2020天天拍天天爱天拍,超97免费视频在线观看,日韩欧美亚洲另类校园园,天堂网2022国产在线,午夜理论2019中文理论,影音先锋熟女少妇男人看片影院

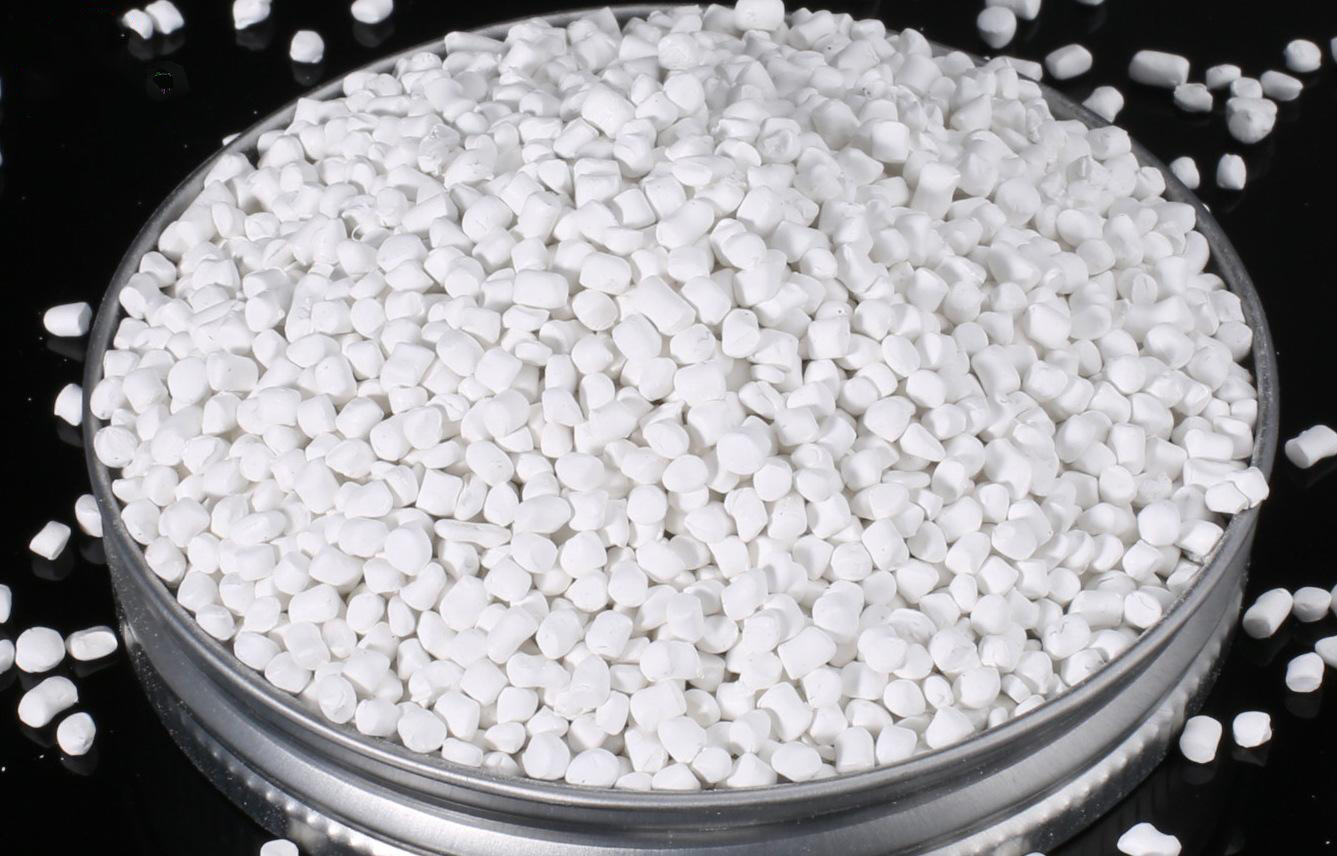

        一般色母料與樹脂的混煉配比范圍比較寬，從1:10~1:100不等。這主要的原因是色母料中熒光增白劑的含量和塑料的流動(dòng)性。據(jù)塑料工程技術(shù)人員的經(jīng)驗(yàn)，常見塑料的混煉流動(dòng)性序列如下：

        GPS→PE(高熔體指數(shù))→PE低熔體指數(shù))、PP(低熔體指數(shù))PVC→ HIPS→ ABS、SAN→PC、PA、NY

        據(jù)上述序列，對(duì)相同的注塑設(shè)備，在操作上和配比選用上可以做工藝的參照依據(jù)?；鞜捫院玫乃芰?，配比可以小些；混煉性差的色母配比可適當(dāng)放大，并在工藝上加以注意。

        對(duì)注塑機(jī)螺杄的控制是使色母料分散均勻的關(guān)鍵。螺桿一般分為三個(gè)區(qū)段：加料段、壓縮段、計(jì)量段。為了使色母料進(jìn)入機(jī)筒后能夠盡快熔融，從而與塑料均勻的混合，使用色母料時(shí)需適當(dāng)提高加料段的溫度，使之接近壓縮段的溫度或稍微高一些。若是加料段溫度太低，色母料在壓縮段才熔融，預(yù)塑時(shí)間相對(duì)縮短了，這樣很容易造成產(chǎn)品著色不勻、出現(xiàn)條紋，對(duì)于流動(dòng)性較小、不易混煉的工程塑料更應(yīng)注意。

        在使用色母料注塑的過程中，要注意施加一定的背壓，這樣可以提高螺桿的混煉效果，使色母料擴(kuò)散得更加均勻。施加背壓的大小視不同的設(shè)備實(shí)際效果確定。

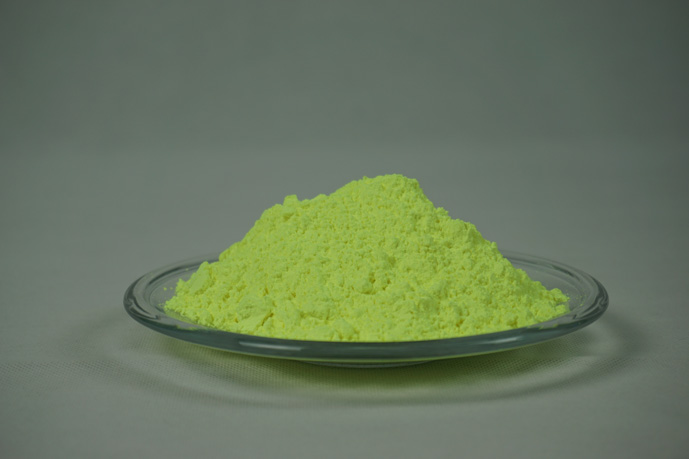

        由于熒光增白劑用量極少，所用色母粒只需計(jì)量準(zhǔn)確，使用時(shí)取其一定量混入塑料成型前的物料中即達(dá)到著色增白目的，頗為方便。并減少了粉塵，大大改善了工作環(huán)境，深受眾多廠家喜愛，目前已有色母粒熒光增白劑產(chǎn)品供應(yīng)市場(chǎng)。用這種方法著色的塑料有聚氯乙烯、聚乙烯、聚丙烯等。一般有混煉裝置的注射成型、擠出管、擠出薄膜、電線被覆、中空成型品或者片材等都適合使用色母料著色。
